Solo Grampeado: Aspectos técnicos e observações

O solo grampeado é uma técnica amplamente utilizada em obras de contenção, cortes de terreno e estabilização de taludes. Sua eficiência depende de um planejamento técnico criterioso e da execução adequada. Neste artigo, vamos explorar os principais aspectos técnicos e destacar as etapas indispensáveis para garantir o sucesso do projeto.

Contexto histórico

A técnica de Solo Grampeado originou-se na Europa, com aplicações técnicas em
escavações de túneis desenvolvida pelo professor Landislau Von Rabcewicz, a partir
de 1945 segundo Clauterre (1991 apud maxwell, 2001). Alinhado a isso, em 1986, o projeto Francês
Clouterre gerou um grande avanço e no Brasil seu uso teve início na década de 1980,
com com importantes avanços teóricos e prático apartir de 1992 pela GEO-Rio
(Louzano,2023).

O que é Solo Grampeado?

É uma técnica de estabilização que pode ser aplicado em qualquer terreno.  O método utiliza grampos de aço que são inseridos no solo previamente perfurado até a cota de solo resistente, afim de gerar o melhoramento do maciço. Além disso, Pode ser combinado com tela metálica e concreto projetado ou tela de alta resistência com hidro-semeadura.

Etapas Fundamentais do Solo Grampeado

1. Estudo e Caracterização do Solo

Indico que antes de qualquer intervenção, realize uma análise geotécnica detalhada. Em outras palavras este estudo é possível identificar:

• Tipo de solo (arenoso, argiloso, etc..);
• Nível de coesão e resistência;
• Presença de água subterrânea;

Por que é importante? A escolha correta dos grampos e do revestimento depende acima de tudo, dessas informações.

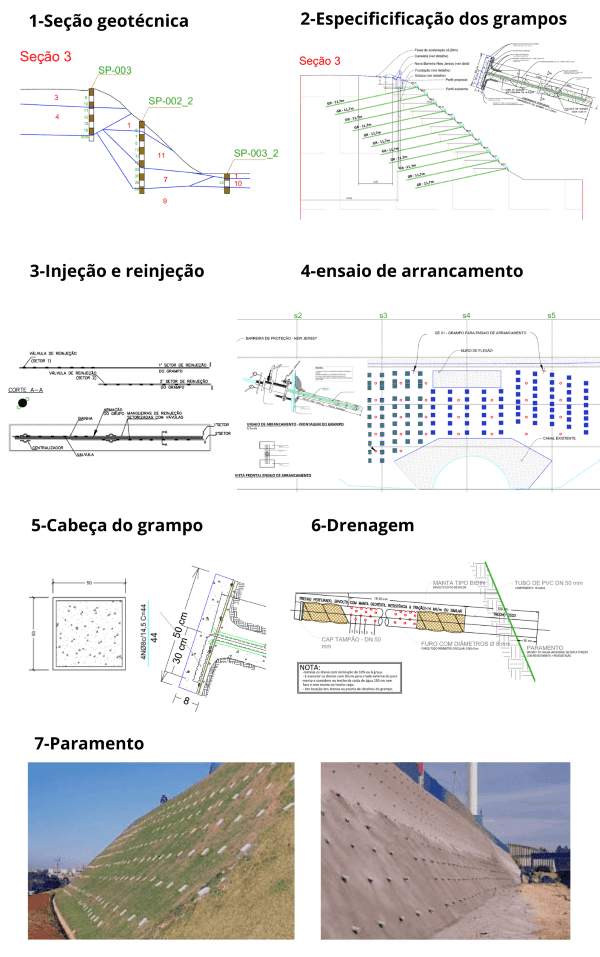

2. Projeto Técnico Detalhado

Um projeto bem elaborado deve conter:

• 1-Especificações dos perfis geotécnicos das seções;

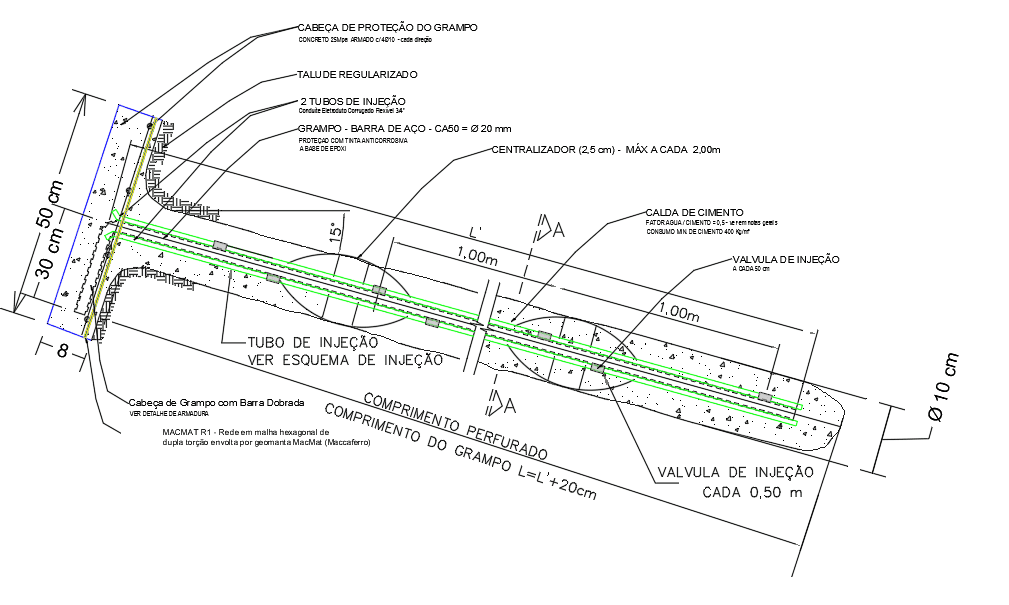

• 2-Especificações dos grampos (comprimento, diâmetro, espaçamento, tubos de reinjeção, ângulo de inserção dos grampos);
• 3-Injeção e reinjeção (dosagem da calda de cimento na bainha e reinjeção);
• 4- Grampo para ensaio de arrancamento (acima de tudo, quando possível realize o ensaio antes da execução). A norma NBR 16920-2 – Muros e taludes em solos reforçados – Parte 2: Solos grampeados, indica o mínimo de 3 ensaio prévios ou para análise de desempenho 1% do total da obra ou um mínimo de 3 ensaios em região representativa);
• 5-Cabeça do grampo pode ser adotado por exemplo, chapa com parafuso ou dobra de aço + concreto armado moldado no local  e garateia;
• 6-Drenagem ( barbacãs, dreno horizontal profundo – DHP);
• 7-Especificação do paramento (concreto projetado, grama);

Observação: Um projeto mal dimensionado pode comprometer toda a estabilidade da encosta ou talude.

3. Execução do solo grampeado

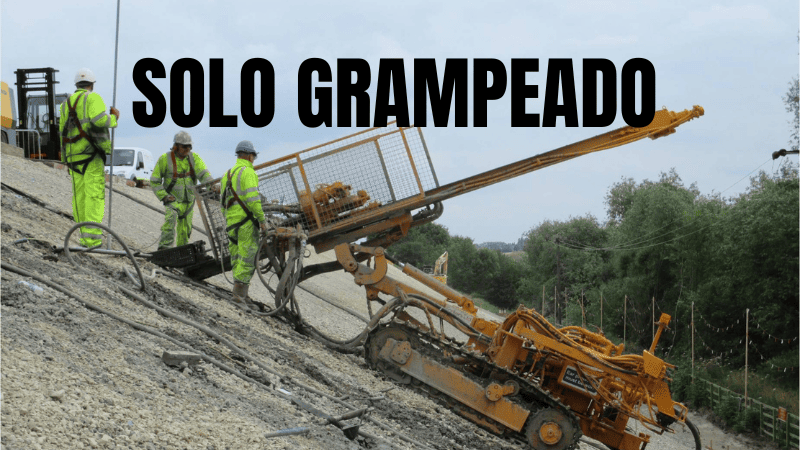

• Perfuração: Utiliza-se equipamentos especializados para atingir a profundidade desejada. A perfuração com água costuma ser mais lenta e menor custo em relação a utilização de equipamento com ar comprimido, porém um terreno molhado ou úmido é uma limitante;
• Inserção dos grampos: É realizado logo após preenchimento da bainha. Normalmente utiliza-se enchimento da bainha com fator água/Cimento=0,5 e reinjeção após 12 horas com fator água/Cimento=0,7. Preparada a calda entre 1 a 2 sacos de cimento em um misturador de alta turbulência maior ou igual 1750 rpm. Da mesma forma, a pressão de reinjeção a critério do projetista que poderá limitar a pressão. Comumente limitados a 2 Mega Pascal (21 kgf/cm²)  em nosso escritório;
• Teste de tração: A carga de arrancamento deve estar condizente com carga de trabalho normal do grampo e verificado o resultado da resistência da interface solo grampo (qs). Não sendo portanto necessário a verificação de desempenho de todos os grampos.
• Drenagem: Com auxílio do estudo hidrológico, podem por exemplo, usar barbacãs, dreno horizontal profundo – DHP, dreno de geocomposto, valeta de corte, escada hidráulica);
• Aplicação do paramento:  Usualmente se utiliza o concreto projetado com aspecto sarrafeado ou chapiscado. Em outras palavras, fica a critério do projetista  e interessados, pode adotar malhas de alta resistência cobertos por grama (hidro-semeadura);

4. Vantagens do Solo Grampeado

• Versatilidade: Aplicável em diversos tipos de terreno;
• Rapidez: Execução relativamente rápida em comparação com outras técnicas de contenção;
• Eficiência: Ótimo custo-benefício em obras de estabilização e até mesmo escavação;
• Benefício do solo grampeado: Estabilização de terrenos inclinados. Além disso, possibilita escavações e adaptações de áreas para uso.

5. Perguntas Frequentes Sobre Solo Grampeado

• Qual a durabilidade do solo grampeado?
  Com manutenção adequada, a técnica pode durar décadas.
• Quais locais de aplicação?
  Excelente para obras em ambientes com espaço limitado em áreas urbanas e rurais.
• Quanto custa um projeto de solo grampeado?
  As condições do entorno influência significativamente nos valores.

Conclusão

Concluindo, o sucesso de um projeto de solo grampeado depende de uma abordagem técnica precisa e da execução cuidadosa. Acima de tudo, desde a análise do solo até a aplicação do paramento, cada etapa é fundamental para garantir a estabilidade e a segurança da estrutura.

Caso precise de ajuda, entre em contato com nosso escritório! Deixe um comentário abaixo, vou adorar lhe responder. Até mais

Max de Lisbôa – Autor
